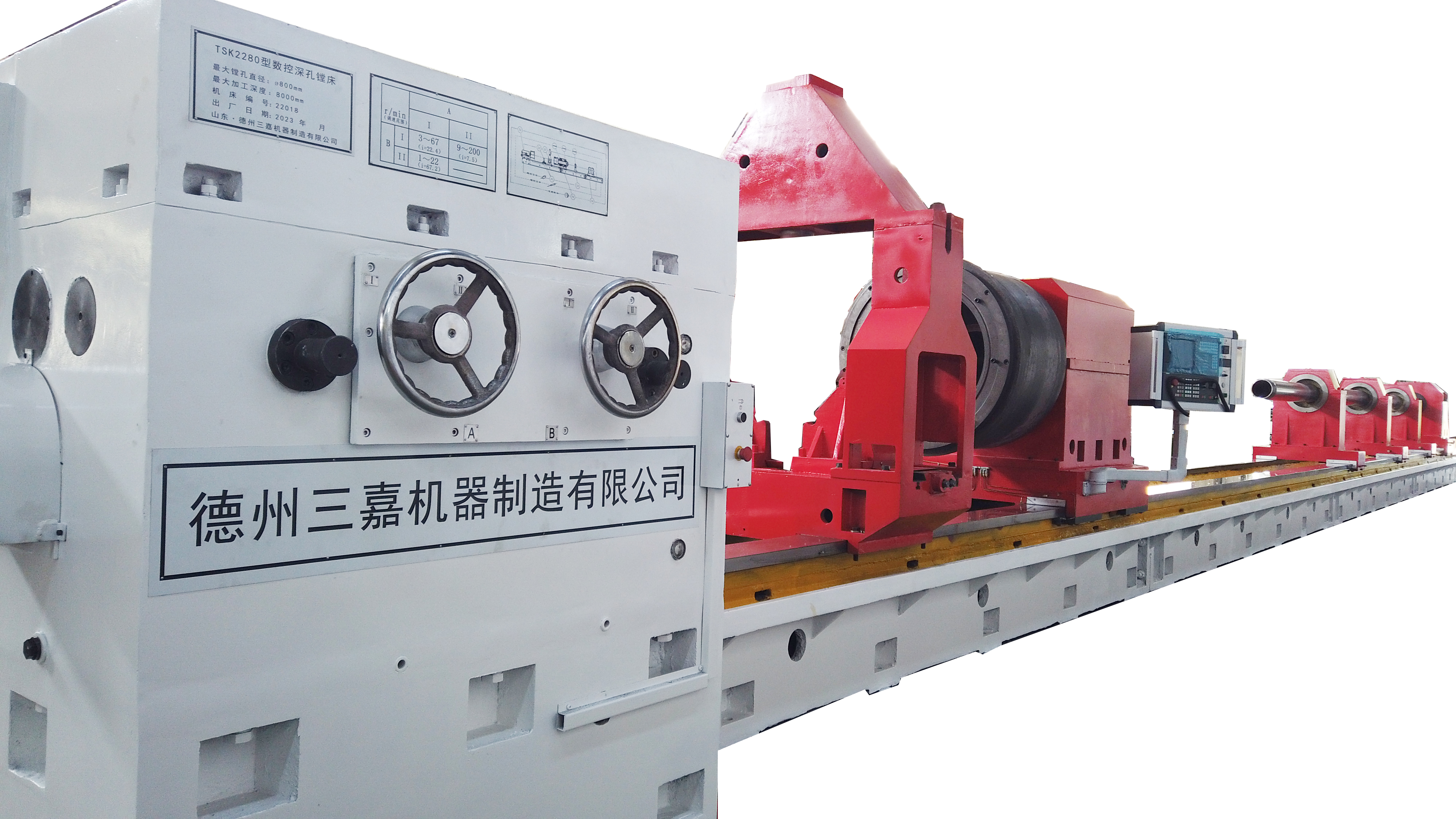

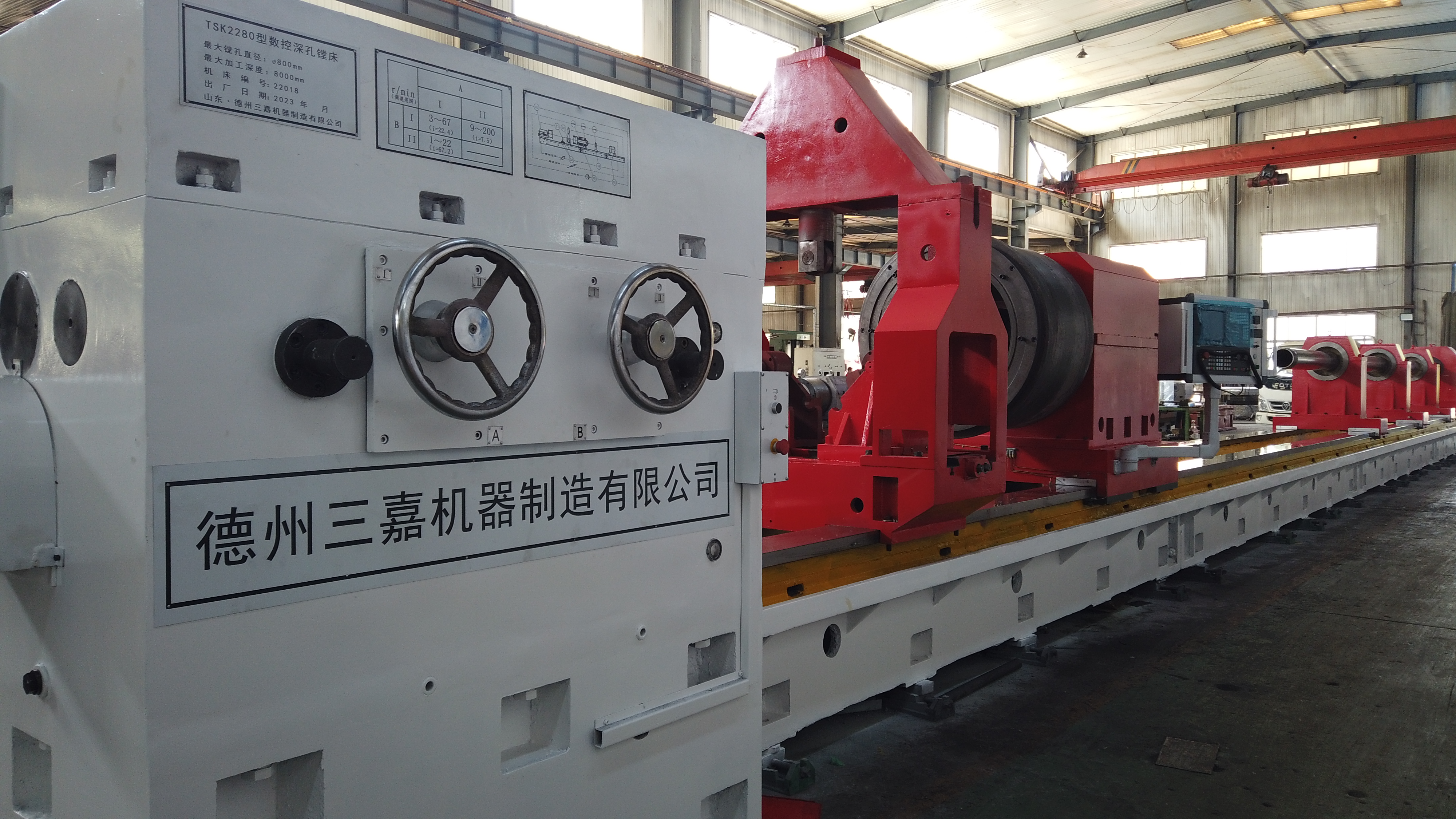

TSK2280型數控深孔鏜床
產品描述
該機床的加工方式為加工方式鏜削方式為推鏜，向前排屑，由授油器授油，通過專門的油管直接輸送到切削區。采用卡盤與頂盤裝夾方式加工，工件旋轉，鏜桿做Z向進給運動。
機床標準技術參數
|
分類 |
項目 |
單位 |
參數 |
|
加工 |
孔徑精度 |
|
IT9 - IT11 |
|
表面粗糙度 |
μ m |
Ra6.3 |
|
|
加工后直線度 |
mn/m |
0.12 |
|
|
機床 |
中心高 |
mm |
800 |
|
最大鏜孔直徑 |
mm |
φ800 |
|
|
最小鏜孔直徑 |
mm |
φ250 |
|
|
最大看孔深度 |
mm |
8000 |
|
|
卡盤直徑 |
mm |
φ1250 |
|
|
卡盤夾持直徑范圍 |
mm |
φ200～φ1000 |
|
|
可加工最大工件重量 |
kg |
≧10000 |
|
|
主軸 |
主軸轉速范圍 |
r/min |
2～200r/min 檔內無級 |
|
主電機功率 |
kW |
75 |
|
|
中心 |
授油器移動電機 |
kW |
7.7，伺服電機 |
|
中心架 |
mm |
φ300-900 |
|
|
工件托架 |
mm |
φ300-900 |
|
|
進給 |
進給速度范圍 |
mm/min |
0.5-1000 |
|
進給速度變速級數 |
級 |
無級 |
|
|
進給電機功率 |
kW |
7.7，伺服電機 |
|
|
快速移動速度 |
mm/min |
≥2000 |
|
|
冷卻 |
冷卻泵電機功率 |
KW |
7.5*3 |
|
冷卻泵電機轉速 |
r/min |
3000 |
|
|
冷卻系統流量 |
L/min |
600/1200/1800 |
|
|
壓力 |
Mp. |
0.38 |
|
|
|
數控系統 |
|
SIEMENS 828D |
|
|
機床重量 |
t |
70 |
